¿Qué son las redes y conectividad?

La conectividad red es una capacidad de establecer una comunicación o crear un vínculo entre diferentes dispositivos, bien sea a través de dispositivos que se conectan a través de cables como también de manera inalámbrica, siendo una de las formas más comunes en la actualidad.

¿Cuáles son los tipos de conectividad?

Son aquellas que se comunican por medio un medio de transmisión no guiado, es decir mediante ondas electromagnéticas. Las ventajas de estas redes son la instalación, ya que no requieren ningún tipo de cableado, permitiendo movilidad y menos costos de mantenimiento.

¿Qué son los dispositivos de conectividad de una red?

Son equipos que permiten transformar y conducir la información en el funcionamiento de una red de computadores. Estos se dividen en elementos activos y pasivos. estos permiten y distribuir y transformar la información en una red de computadores.

Como Hacer un Cable de Red Ethernet UTP

Como hacer un cable de red UTP RJ45

Los cables Ethernet ya son parte de nuestra vida cotidiana, estos pueden resultar bastante costosos si compramos uno de longitudes definidas. Realizar cables Ethernet es en realidad un tarea sencilla, sin embargo, es necesario tener las herramientas adecuadas. Te explicaremos paso a paso con detalle la fabricación de un cable Ethernet categoria 5e.

Materiales Para Preparación del Cable Ethernet:

Para nuestro proyecto necesitaremos lo siguiente:

Cable Ethernet a granel – Categoría 5e o CAT5e
Conectores RJ45 a granel para CAT-5e.
Herramienta crimpadora RJ-45.
Capucha para RJ45
Probador de cables UTP RJ45

Tipos de Cables de Red Ethernet RJ45

Hay dos tipos de cables Ethernet que se pueden hacer y esto es básicamente según la aplicación, estos son Cable Directo y Cable Cruzado.

Cable Directo: Si piensas conectar un Switch con un Router o un Switch con una PC o equipo terminal, te recomendamos hacer un cable directo, puedes copiar la distribución de colores tal como se muestra en la figura. T568B-T568B

Cable Cruzado: Si por lo contrario piensas conectar un Switch con otro Switch, o un Router con otro Router, o una PC con otra PC (en general un equipo con otro equipo igual), necesitarás un cable cruzado, la disposición de pines se muestra en la figura. T568B-T568A

―――――――――――――――――――――――――――――――――――――

Preparación de un cable de Red Ethernet

Con la ayuda de una cuchilla o un pelador de cable, descubrir 2.5 cm de cable UTP

―――――――――――――――――――――――――――――――――――――――――

★━━━━━━━━━━━━━━━━━━━━★

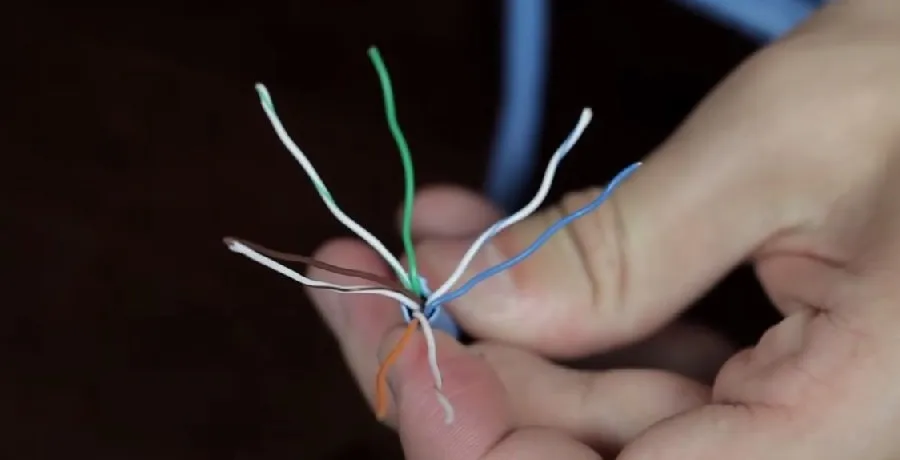

Separa cada uno de los cables

―――――――――――――――――――――――――――――――――――――――――

★━━━━━━━━━━━━━━━━━━━━★

Distribuye los alambres dependiendo si realizaras un cable directo o cruzado

―――――――――――――――――――――――――――――――――――――――――

★━━━━━━━━━━━━━━━━━━━━★

Con la ayuda de un conector RJ45 mide hasta donde debes cortar, tener en cuenta que el recubrimiento (en la imagen de color azul) debe quedar lo mas adentro posible.

―――――――――――――――――――――――――――――――――――――――――

★━━━━━━━━━━━━━━━━━━━━★

Con la ayuda de un alicate cortar el excedente de cable, verificar si es la cantidad necesaria, recordar que el recubrimiento debe quedar lo mas adentro posible

―――――――――――――――――――――――――――――――――――――――――

★━━━━━━━━━━━━━━━━━━━━★

Desliza suavemente el cable en el conector RJ45, tener en cuenta la distribución y el orden de como ingresa al conector.

―――――――――――――――――――――――――――――――――――――――――

★━━━━━━━━━━━━━━━━━━━━★

Verificar que el cable haya ingresado completamente

―――――――――――――――――――――――――――――――――――――――――

★━━━━━━━━━━━━━━━━━━━━★

Utiliza una crimpadora de conectores RJ45, coloca el conector teniendo cuidado de que los cables no se salgan del conector, presiona fuertemente el cable.

Repite nuevamente los mismos pasos en el otro extremo, tener en cuenta si realizaras un cable Directo o Cruzado, esto definirá la posición de los cables en el conector.

―――――――――――――――――――――――――――――――――――――――――

★━━━━━━━━━━━━━━━━━━━━★

Probar el cable, con la ayuda de un probador de cables ethernet verifica que todos los leds, del 1 al 8, se enciendan, tener en cuenta la correspondencia de pines, si es directo será de uno a uno, si es cruzado existirá un variación en algunos pines según la distribución.

―――――――――――――――――――――――――――――――――――――――――

★━━━━━━━━━━━━━━━━━━━━★
